Details ME17.8.3 |
 |
Informationen| Bemerkung | H-Bootpin geändert | | BSL130 | nein | | BSL131 | ja | | BSL132 | nein | | BSL-ADP | erforderlich |

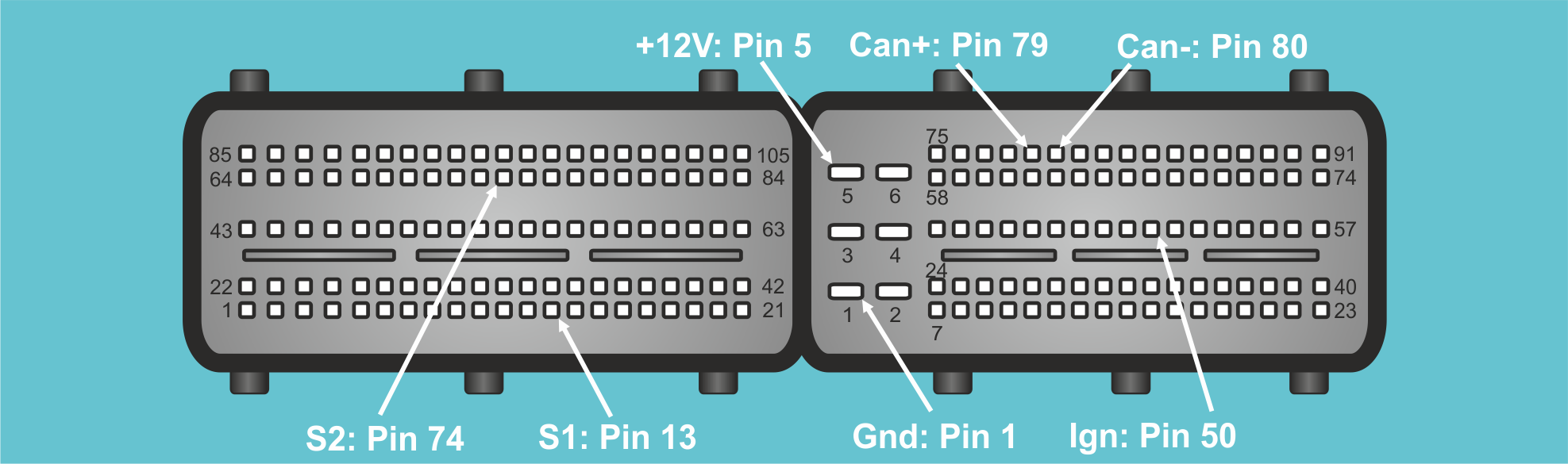

| Pinbelegung| Verwendung | Stecker - Pin | | 12V | T91 - Pin 5 | | Ign | T91 - Pin 50 | | Gnd | T91 - Pin 1 | | Can+ | T91 - Pin 79 | | Can- | T91 - Pin 80 | | S1 | T105 - Pin 13 | | S2 | T105 - Pin 74 |
| Bilder |  |  |
|
