Details EDC17CP45-ADP

Informationen

Fahrzeug-Hersteller-BezeichnungDDE7.31/DDE8
BSL130ja
BSL131nein
BSL132ja
BSL-ADPerforderlich

Pinbelegung

VerwendungStecker - Pin
12VM2 - Pin 8
IgnM3 - Pin 13
GndM2 - Pin 3
Can+M3 - Pin 20
Can-M3 - Pin 19
S1M3 - Pin 31
S2M4 - Pin 19

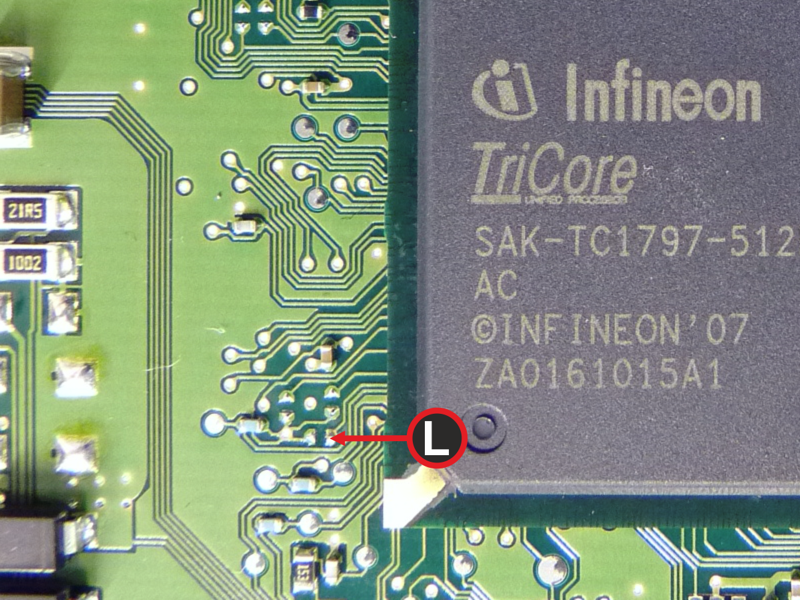

Bilder
