Details EDC17C74, Cxxx |
 |
Informationen| BSL130 | ja | | BSL131 | ja | | BSL132 | ja | | BSL-ADP | erforderlich |

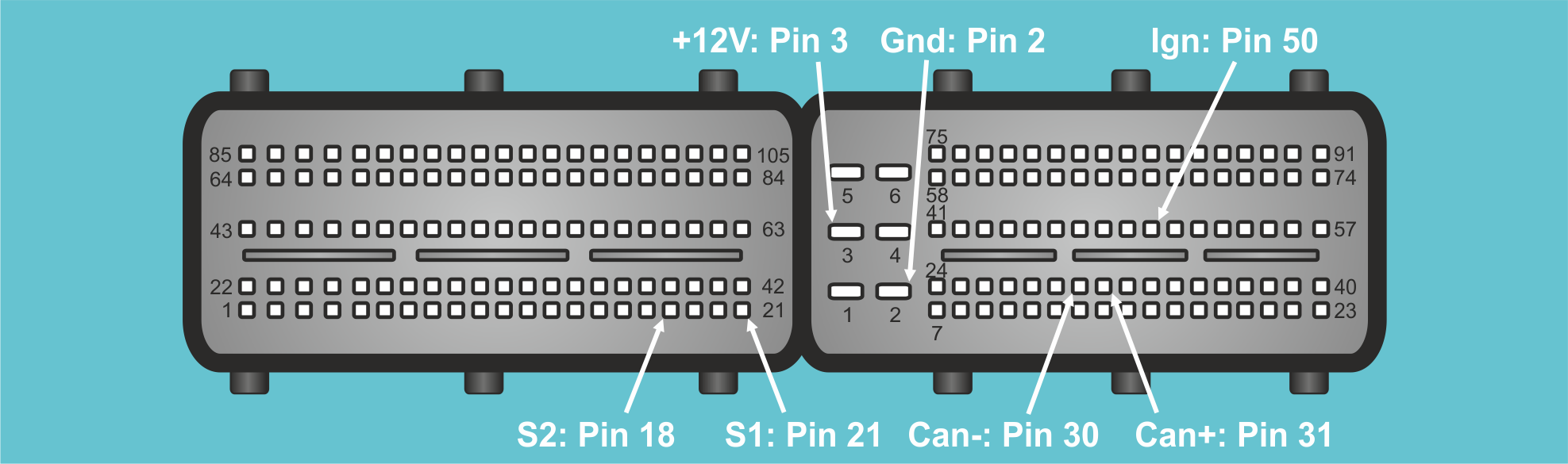

| Pinbelegung| Verwendung | Stecker - Pin | | 12V | T91 - Pin 3 | | Ign | T91 - Pin 50 | | Gnd | T91 - Pin 2 | | Can+ | T91 - Pin 31 | | Can- | T91 - Pin 30 | | S1 | T105 - Pin 21 | | S2 | T105 - Pin 18 |

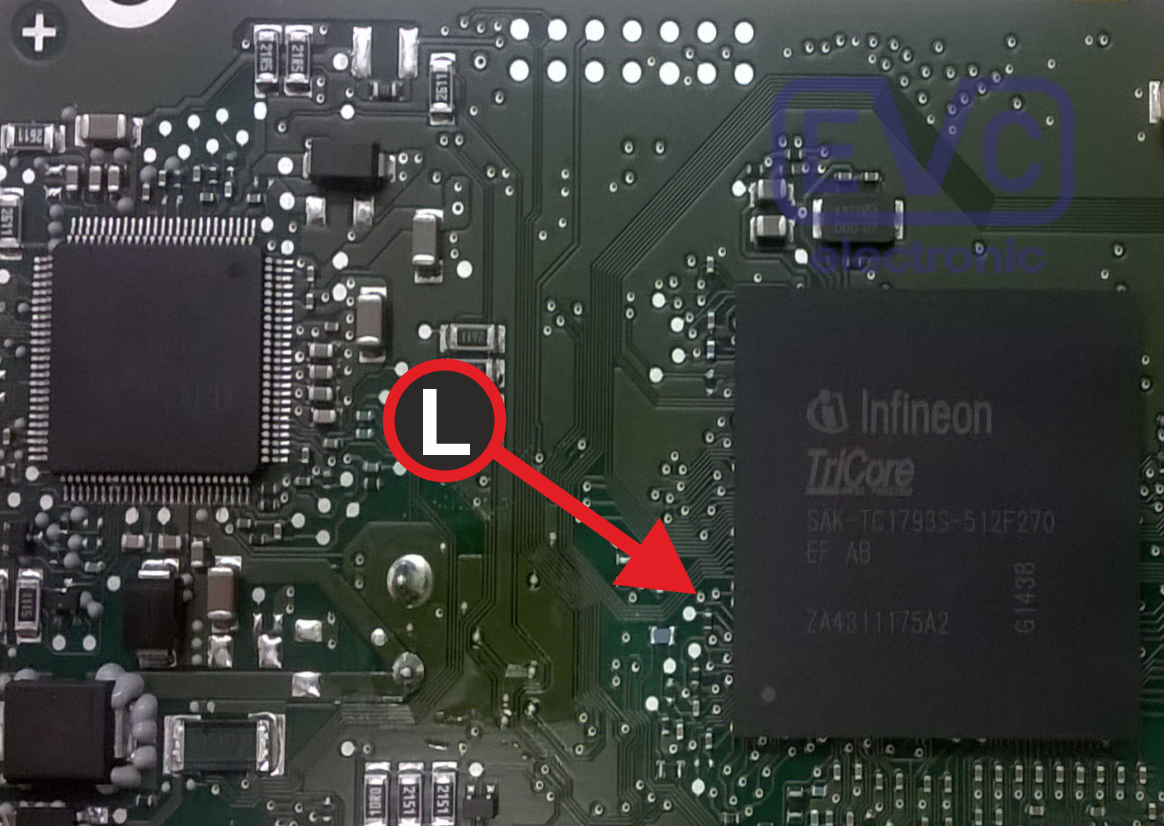

| Bilder |  |  |
|
